帶狀電纜的模塊化替代品e-skin flat通過弗勞恩霍夫（Fraunhofer）無塵室測試
在無塵室中安全引導電纜和軟管，需要使用無塵拖鏈。為此，igus開發出了e-skin flat拖鏈，一款模塊化設計、可替代帶狀電纜的高性價比拖鏈。經弗勞恩霍夫的無塵室測試證明，不論是作為單層拖鏈結構還是預裝配的三層拖鏈結構，這款能源供應系統都滿足ISO 1級無塵室認證標準。
全球各地用于制造發光二極管（LED）、微芯片和半導體的無塵室都有兩個特點，即空間小且無塵。為了安全引導電纜在這種緊湊型安裝空間中可靠供能，igus開發出了e-skin flat拖鏈。這種扁平形狀的拖鏈，可以實現電纜和軟管的快速安裝和維護更換。它的制造材料是一種特殊的高性能工程塑料，在整個開發過程中，igus就在其自有的無塵室實驗室中對這款材料進行定期測試。e-skin flat是一款耐磨損的拖鏈，同時它的單層拖鏈結構自2019年推出以來就一直符合無塵室1級標準，并且獲得了2021 年的REINER!潔凈獎。“雖然提供單層款的e-skin flat拖鏈，但在實際應用中通常都會用到三層結構，所以我們希望三層結構的e-skin flat拖鏈也可以獲得無塵室高等級的認證。”igus無塵室技術行業經理Peter Mattonet說道。因此，三層結構的e-skin flat供能系統被送到弗勞恩霍夫研究所進行IPA測試，這款系統的三層結構分別是支撐鏈、電纜和軟管，每層各有四個腔室。運行過程中，測試人員在拖鏈的三個關鍵點上檢測排放情況。測試結果表明，拖鏈達到了ISO 14644-1的1級標準，這也讓它成為了目前僅有的一款獲得該高等級認證且彎曲半徑僅為70mm的無塵室拖鏈。“e-skin flat拖鏈的亮點，不僅是無塵室等級認證、緊湊的結構，還能節省安裝空間，從而大幅度降低用戶成本。”Mattonet補充道。
提供包含CFCLEAN的預裝配系統，即插即用
e-skin flat供能系統可根據應用場景進行配置，每一層可多達六個腔室。三層結構中的底層為整個拖鏈系統提供支撐，以確保穩定運行。此外，igus針對e-skin flat拖鏈專門開發出了配套使用的CFCLEAN系列電纜。這種電纜芯線可以為電機控制、總線和以太網提供動力和信號傳輸。根據用戶要求，我們也可以提供即裝即用的定制化完整無塵室供能系統。
了解更多獲得ISO 1級無塵室認證產品的信息，請?jiān)L問：
https://www.igus.com.cn/info/industries-cleanroom

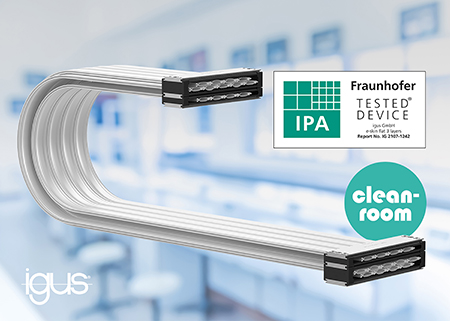

擁有70mm小彎曲半徑的三層結構的e-skin flat拖鏈，獲得了弗勞恩霍夫研究所的1級無塵室認證。
（來源：igus GmbH）
|
